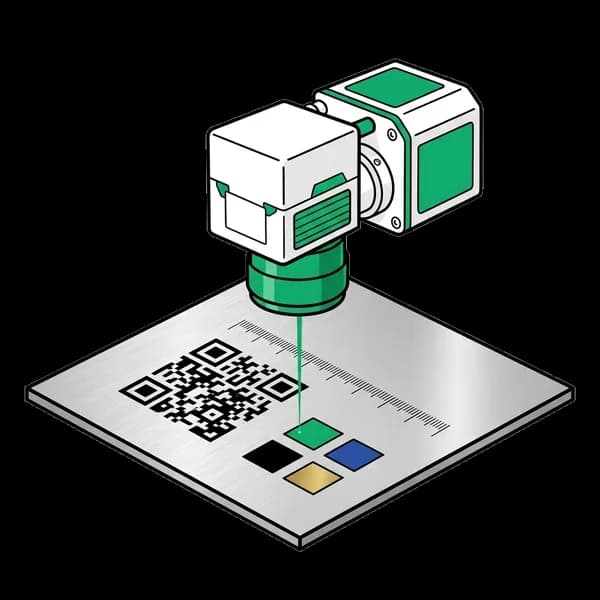

Gravură & Marcare Laser
Ghid Tehnic, Annealing Termic Negru, Culori pe Inox și Reguli DFM
Utilizăm tehnologie industrială de ultimă generație cu laser fibră MOPA (Master Oscillator Power Amplifier) dotat cu lentilă F-theta de format mare ce permite gravarea și marcarea pe o suprafață de până la 400 × 400 mm. Spre deosebire de laserele standard, tehnologia MOPA permite controlul independent al lățimii de impuls (2–500 ns) și al frecvenței (până la 4 MHz), deschizând posibilitatea de a produce atât marcare neagră profundă anticorozivă (black annealing), cât și culori de oxidare controlată pe inox și titan.
400 × 400 mm
Format mare fără îmbinări
Fibră MOPA
Impuls variabil 2 - 500 ns
0.02 mm
±0.002 mm repetabilitate
Spectru MOPA
Negru, Alb, Auriu, Albastru
Cum funcționează culorile laser pe Inox & Titan?
Culorile obținute cu laserul nu sunt aplicate cu vopsea sau pigmenți! Prin controlul energiei laserului MOPA, suprafața metalului este încălzită la temperaturi ultra-precise, formând un strat microscopic de oxid de crom de grosime nanometrică. Lumina albă naturală se reflectă parțial din stratul exterior de oxid și parțial din metalul de bază, creând fenomenul de interferență optică în film subțire (exact ca nuanțele unui curcubeu pe o bulă de săpun).
Negru Intens (Black Annealing)
Recoacere termică sub-suprafață fără îndepărtare de metal. Păstrează 100% stratul de pasivare și rezistența la coroziune. Contrast maxim pentru coduri QR, DataMatrix și text industrial.
Cele 4 Tehnologii Principale de Gravură
Non-destructiv & 100% neted la atingere
Proces termic delicat care încălzește metalul local la 200–300°C fără a vaporiza suprafața. Reacția de oxidare are loc sub stratul de pasivare, rezultând un negru catifelat profund.
- Menține 100% rezistența la rugină pe inox (conform ASTM A967)
- Suprafață perfect plană, fără bavuri sau acumulare de bacterii
- Ideal pentru instrumentar chirurgical, piese alimentare și QR-uri
Culori spectaculoase pe Inox & Titan
Reglarea la nivel de nanosecunde a impulsului MOPA generează pelicule de oxid de crom cu grosimi de 30 până la 300 nanometri, obținând culori precum auriu, cobalt, violet sau bronz.
- Nu se decojește, nu se șterge la solvenți sau alcool
- Permite realizarea de logo-uri corporate în 2-3 culori de bază
- Aspect tehnic premium incomparabil cu imprimarea UV
Contrast extrem pe aluminiu eloxat
Prin ablatie de mică putere, fasciculul laser vaporizează doar stratul de vopsea sau pigmentul din eloxare, expunând oxidul natural de aluminiu de un alb strălucitor.
- Viteză foarte mare de execuție și cost redus
- Linii extrem de fine (text de până la 0.3 mm)
- Standard industrial pentru carcase electronice și panouri CNC
Adâncime 0.2 – 2.0 mm în metal masiv
Prin treceri repetate de înaltă frecvență și putere concentrată, laserul vaporizează metalul strat cu strat pentru a crea adâncituri tactile permanente.
- Plăcuțe VIN pentru autovehicule și utilaje industriale
- Matrițe de ștanțare, electrozi și ștante mecanice
- Poate fi umplută ulterior cu vopsea email (color-fill)
Matrice de Compatibilitate Materiale
Vezi Stoc Materiale| Material & Calitate | Efecte Posibile | Culori Obținute | Aplicații Recomandate |
|---|---|---|---|
| Inox AISI 304 / 316L / 1.4301 | Annealing, Culori MOPA, Gravură 3D | Negru, Alb mat, Auriu, Albastru, Violet, Bronz | Medical, Alimentar, Plăcuțe identificare, Logo-uri |
| Titan (Grade 1, 2, 5 / Ti-6Al-4V) | Spectru Complet Culori & Negru | Albastru intens, Auriu, Cyan, Purpuriu, Negru | Aerospațial, implanturi, piese de curse motorsport |
| Aluminiu Eloxat (Negru / Culori) | Decapare Eloxat / Marcare Albă | Alb strălucitor (pe eloxat negru/colorat) | Panouri frontale aparatură, carcase electronice, scale |
| Aluminiu Brut (5083, 5754, 6082) | Sablare Laser, Gravură 3D | Alb mat, Gri închis, Relief adânc | Piese debitate CNC, profile mecanice, coduri lot |
| Oțel Carbon (S235JR, S355, DC01) | Annealing Negru, Gravură Adâncă | Negru profund, Gri închis metalic | Componente industriale, numere de serie, coduri de bare |
| Alamă & Cupru (CuZn, Cu-ETP) | Gravură 3D, Marcare Termică | Maro închis, Negru oxid, Lucios lustruit | Contacte electrice, plăcuțe retro, trofee, sigilii |
Reguli DFM pentru Fișiere
Formate Vectoriale Recomandate
Acceptăm .DXF, .SVG, .AI, .EPS sau .PDF vectorial. Asigurați-vă că toate textele sunt convertite în curbe (convert to outlines).
Dimensiune Minimă Text
0.5 mm înălțime pentru marcare de suprafață; 0.8 mm pentru gravură adâncă 3D. Fonturile fără serife (Arial, Helvetica, DIN) oferă lizibilitate optimă.
Coduri QR & DataMatrix 2D
Dimensiune recomandată minimă: 6 × 6 mm. Asigurăm grad A conform standardelor ISO/IEC 16022 și ISO/IEC 18004 pentru scanere industriale.
Pregătirea Piesei & Curățenie
Pentru o culoare uniformă de oxidare pe inox, piesele sunt degresate riguros în prealabil. Urmele de ulei de tăiere afectează nuanța finală.
Realizăm gravură serializată automată direct pe reperele debitate cu laser: numere de serie incrementale, marcaje CE, scheme de conexiuni, rigle gradate milimetrice și coduri UID rezistente la temperaturi extreme și substanțe chimice.
Echipa Borman Metal poate executa o matrice de test pe calitatea dumneavoastră exactă de inox sau titan pentru a alege nuanța de culoare sau contrastul de negru optim înainte de producția de serie.
